풍동 (에펠 & 괴팅거 타입 풍동) Wind Tunnels (Eiffel & Göttinger Type Wind Tunnels)

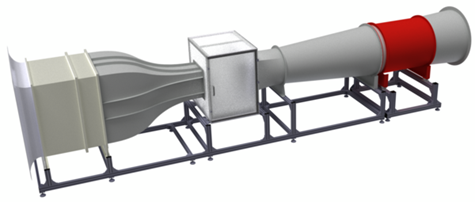

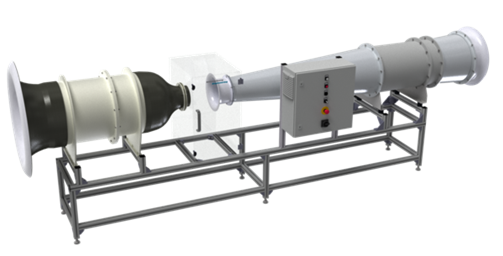

1. Eiffel-Type Wind Tunnels (에펠 타입 풍동 윈드터널)

에펠 타입 풍동은 유량 재순환이 없는 개방형입니다. 이 설계에서는 드라이브 팬이 풍동 끝의 하류에 위치해 있습니다.

공기는 흡입 노즐을 통해 주변의 고요한 대기에서 유입됩니다. 그런 다음 흐름 스트레이트너(또는 벌집)와 댐핑 스크린이 있는 진정 챔버를 통해 풍동 노즐로 흐릅니다.

노즐에서 공기는 각각의 공기 속도(또는 노즐 출구에서 속도를 측정)로 가속됩니다. 그 다음에는 폐쇄된 측정 섹션/측정 챔버가 이어집니다.

이는 팬 배열로 인한 음압(환경에 대한) 때문에 필수적입니다. 그런 다음 공기는 컬렉터와 디퓨저를 통해 팬으로 유입됩니다. 여기서 공기는 다시 대기로 흐릅니다.

에펠 타입 풍동의 주요 장점:
- 선풍기에서 소용돌이치지 않음

- 흐름의 편향으로 인한 난류 없음

- 고요한 공기가 유입됩니다.

- 측정 구역의 온도는 주로 실내 또는 주변 공기의 온도와 일치합니다.

- 모든 풍동은 각 고객의 요구 사항에 따라 당사가 설계하고 제조합니다.

Models: WT 818035-E, WT 818040-E, WK 818065-E, WT 825540-E, WT 832050-E, WT 860040-E, WT 860060-E, WT 860075-E, WT 880050-E, WT 8600100-E, WK 500x50065-E, WT 81100x110040-E

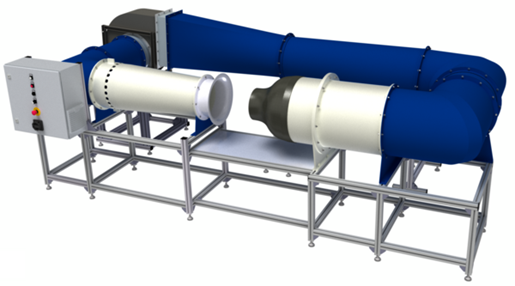

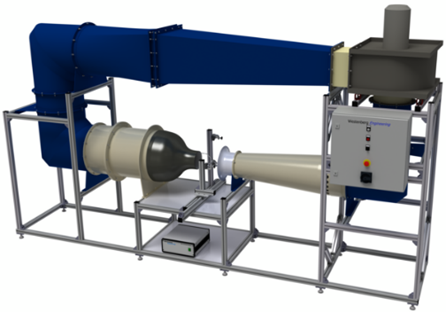

2. Göttinger-Type Wind Tunnels (괴팅거 타입 풍동 윈드터널)

괴팅거 타입 풍동은 유량 재순환이 있는 풍동으로, 폐쇄 회로가 있습니다. 팬은 풍동의 리턴 덕트에 위치하며, 측정 구간에서 최대한 멀리 떨어져 있습니다.

팬 후 공기는 안내 베인이 있는 모서리로 흐릅니다. 이는 일반 파이프 팔꿈치에 비해 압력 수준이 낮을 뿐만 아니라 더 균질한 흐름 프로파일을 보장합니다.

그런 다음 공기는 흐름 스트레이트너(또는 벌집형)와 댐핑 스크린이 있는 진정 챔버를 통해 풍동 노즐로 흐릅니다.

노즐에서 공기는 각각의 공기 속도(또는 노즐 출구에서 속도 측정)로 가속됩니다. 그 다음에는 개방형 측정 섹션이 제공됩니다(닫힌 측정 챔버도 가능).

그런 다음 공기는 수집기와 확산기를 통해 더 먼 구석으로 흘러들어가 팬으로 들어갑니다.

괴팅거 타입 풍동의 주요 장점:

- "폐쇄 루프" 작동으로 인한 전력 요구량 감소

- 측정 섹션에서 접근하는 대기 조건(특히 압력)

- 압력 서지 등 외부 영향에 대한 민감도 감소.

- 개방형 측정 섹션으로 긴 센서 등의 교정이 가능합니다.

- 온도 조절/냉각 가능

- flow 재순환으로 인해 multiple 사용 가능합니다.

모든 풍동은 각 고객의 요구 사항에 따라 당사가 설계하고 제조합니다.

Models: WT 818005-G, WT 818035-G, WT 818065-G, WT 818070-G, WT 825535-G, WT 825540-G, WT 832050-G, WT 832060-G, WT 832070-G, WT 845050-G, WT 860075-G, WT 8300x30040-G, WT 8400x40025-G, WT 8400x40035-G, WT 8500x50090-G, WT 8800x80065-G
