압력 없는 공기에서도 정확한 노점 측정



✅Suction Pump

압축공기 시스템의 품질 관리를 위해 압력노점(Dew Point)을 측정할 때

대부분의 사용자는 측정 대상에 일정 수준 이상의 압력이 존재한다고 생각합니다.

​

실제로 많은 압축공기 배관에서는 내부 압력에 의해 공기가 자연스럽게 센서로 유입되기 때문에 별도의 장치 없이도 측정이 가능합니다.

​

그러나 현장에서는 항상 이러한 조건이 보장되는 것은 아닙니다.

컴프레서 흡입구, 대기 환경, 덕트 내부, 저압 공정 또는 압력 손실이 큰 샘플링 라인과 같이

공기가 자연스럽게 센서까지 이동하지 못하는 환경도 자주 존재합니다.

​

이러한 경우에는 아무리 성능이 우수한 측정기라도 측정 대상 공기가 센서에 도달하지 못하기 때문에 정확한 측정이 불가능합니다.

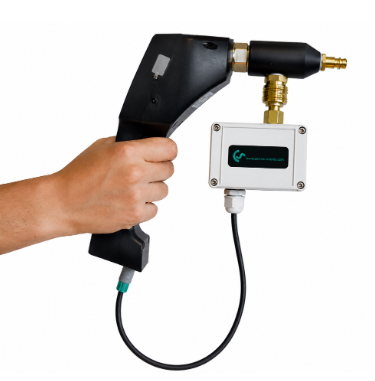

바로 이러한 문제를 해결하기 위해 사용되는 장치가 CS Instruments DP 510용 Suction Pump입니다.

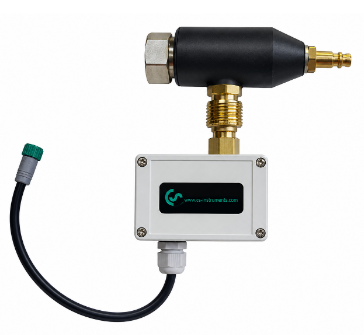

Suction Pump는 압력이 없거나 매우 낮은 환경에서도 측정 대상 공기를 강제로 흡입하여 DP 510 센서로 공급하는 액세서리입니다.

​

DP 510은 압력노점, 습도, 온도 등의 다양한 파라미터를 측정할 수 있는 휴대용 측정기이지만,

측정을 수행하기 위해서는 반드시 실제 측정 대상 공기가 센서부를 통과해야 합니다.

만약 측정 지점에 충분한 압력이 존재하지 않는다면 공기가 센서까지 도달하지 못하게 되고 측정 결과 또한 얻을 수 없습니다.

​

Suction Pump는 이러한 상황에서 공기를 지속적으로 흡입하여 DP 510에 공급함으로써

압력이 없는 환경에서도 안정적인 측정을 가능하게 합니다.

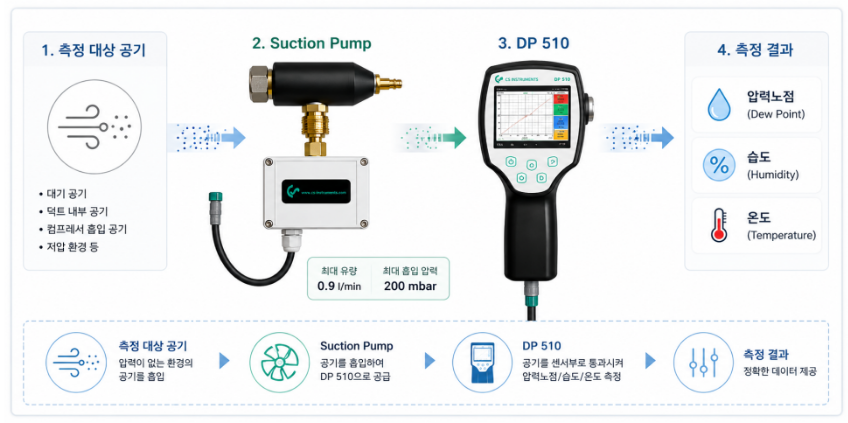

✅Suction Pump의 작동 원리

Suction Pump의 주요 사양은 다음과 같습니다.

► 최대 유량 : 0.9 l/min

► 최대 흡입 압력 : 200 mbar

​

측정 대상 공기가 존재하는 위치에 Suction Pump를 연결하면 펌프가 공기를 지속적으로 흡입하게 됩니다.

흡입된 공기는 DP 510 센서부로 전달되고, 센서는 통과하는 공기의 수분 함량과 온도 등의 정보를 분석하여 압력노점과 습도 값을 계산합니다.



따라서, Suction Pump는 측정 대상 공기를 센서까지 운반하는 역할을 수행하며, DP 510은 전달된 공기를 분석하여 측정 결과를 표시하는 역할을 수행합니다.





✅Suction Pump 사용의 장점



☑️압력이 없는 환경에서도 측정 가능

공정을 멈추거나 별도의 압력을 가하지 않아도 측정이 가능합니다.

​

☑️안정적인 샘플링 유량 제공

항상 일정한 유량으로 공기를 공급하여 측정 결과의 신뢰성을 높입니다.



☑️다양한 측정 환경 대응

압축공기 배관뿐 아니라 대기, 덕트, 연구소, 저압 공정 등 다양한 환경에서 활용할 수 있습니다.

​

☑️DP 510 활용 범위 확대

측정 가능한 장소와 조건이 크게 늘어나 장비 활용도가 향상됩니다.





✅실제 현장에서의 활용 사례



☑️컴프레서 흡입 공기 측정

압축되기 전 공기의 상태를 확인하면 압축공기 품질의 기준이 되는 원천 데이터를 확보할 수 있습니다.

하지만 컴프레서 흡입구에는 압력이 거의 존재하지 않기 때문에 Suction Pump가 필요합니다.

​

☑️대기 환경 측정

실내 환경, 생산 현장, 연구소 등의 습도 및 노점 상태를 확인할 때 사용됩니다.

이 경우에도 공기를 센서로 이동시키기 위해 펌프가 필수적입니다.

​

☑️덕트 및 배기 시스템 측정

공기 흐름이 매우 약한 덕트 내부에서는 측정 대상 공기가 충분히 유입되지 않을 수 있습니다.

Suction Pump는 일정한 샘플링 유량을 제공하여 안정적인 측정을 지원합니다.

​

☑️저압 공정 측정

반도체, 제약, 연구개발 분야에서는 압력이 낮은 공정 조건에서 습도와 노점을 측정해야 하는 경우가 많습니다.

이러한 환경에서도 Suction Pump는 신뢰성 있는 측정을 가능하게 합니다.
