독일 CS Instruments VD 500 유량계를 활용한 압축기 효율(FAD)분석







압축공기 시스템의 에너지 효율성을 높이기 위한 첫 번째 단계는 정확하고 적절한 압축공기 유량계를 핵심 측정 지점에 설치하는 것입니다.

예를 들어 각 압축기 하단(토출구) 같은 지점에 유량계를 설치해 신뢰성 있는 데이터를 확보해야 합니다.

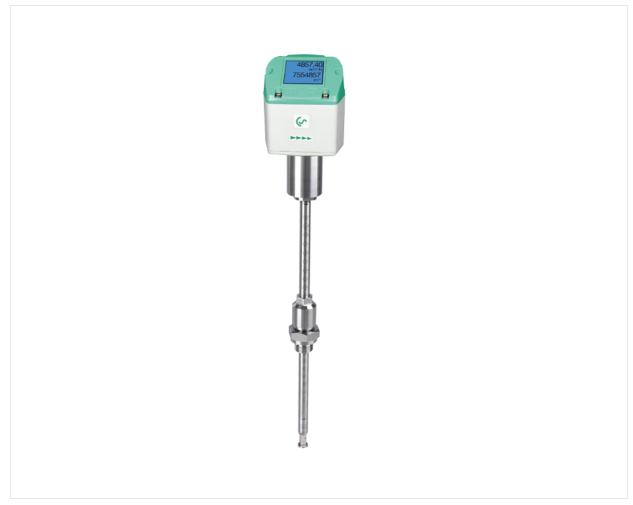

CS Instruments사의 모델 VD 500 유량계는 압축기 토출부의 주 배관 라인에 직접 설치되어 사용됩니다.

이때 중요한 포인트는, 압축공기 소비량과 동시에 압축기의 전력 소비량을 지능형 데이터 로거 등을 활용하여 함께 기록하는 것입니다.



• 압축기 효율 분석의 핵심 - [kWh/m³]

압축기의 전력 소비량 (kWh)과 토출 유량(m³)을 동시에 측정하면, 압축기 1㎥당 소비되는 에너지량, 즉 단위 소비 전력(Specific Power, kWh/m³)을 계산할 수 있습니다.

이 수치는 압축공기 1㎥를 생성하는 데 소모되는 에너지양을 의미하며, 이는 전체 압축공기 시스템 운영비 중 가장 큰 비중을 차지하는 에너지 비용의 효율성 판단 지표가 됩니다. 따라서 장기간 압축공기 생산 효율이 저하되는 현상을 예방하기 위해, 해당 데이터를 정기적으로 기록하고 관리하는 것이 매우 중요합니다.



• 직접 토출량(FAD) 측정의 과제

압축기의 실제 토출 유량(FAD)을 직접 측정하려면, 유량계는 고속의 유량과 가혹한 온습도 환경에서도 안정적으로 동작해야 합니다.

압축기 토출 직후의 압축공기는 일반적인 유량 측정보다 온도가 훨씬 높고(최대 180°C), 상대습도가 거의 포화 상태이므로 결로가 발생할 수 있는 환경입니다. 이러한 조건은 모든 유량계 측정 방식에 적합하지는 않습니다.



• VD500 - 고온다습 환경에서도 신뢰감 있는 측정

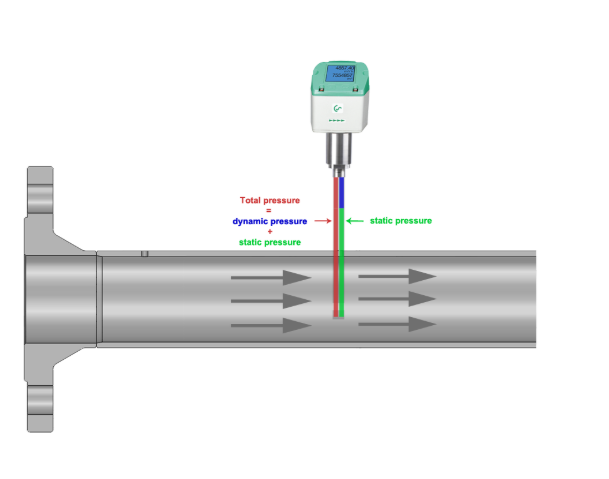

VD500 유량계는 차압 방식(Differential Pressure Principle) 으로 측정하며, 최대 600 m/s의 고속 유량까지 측정이 가능합니다.

또한 고온(최대 180°C) 및 고습 환경에서도 안정적인 측정이 가능하도록 설계되어 있습니다.



즉, VD500은 압축기 토출 직후의 까다로운 조건에서도 FAD를 직접 측정할 수 있는 최적의 솔루션입니다.



• 압축공기 시스템의 효율 분석을 위해서는 정확한 유량과 전력 데이터 동시 측정이 필수적입니다.

• VD500 유량계는 고온다습한 환경에서도 신뢰성 있는 측정을 제공하며, FAD 분석을 위한 최고의 선택지로 활용될 수 있습니다.

• 장기적으로 에너지 낭비를 줄이고, 압축기 효율 저하에 빠르게 대응하기 위한 스마트한 모니터링 솔루션이 필요하다면 VD500을 적극적으로 고려해보세요.





* 아래 사진을 클릭하시면 VD 500 의 제품 소개 페이지로 이동합니다.
