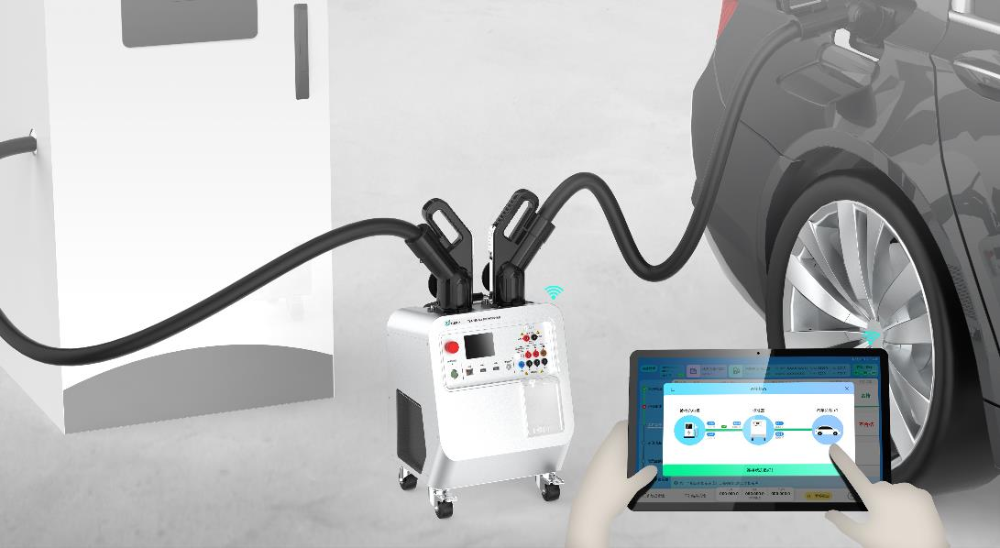

전기차 충전기 시험기 (EV Charger Tester) 신뢰성과 안전성 검증을 위한 필수 솔루션



전기차(EV) 충전 인프라가 빠르게 확산됨에 따라, 충전기의 성능, 안전성, 계량 정확도 및 표준 준수 여부를 정확하게 검증할 수 있는
전기차 충전기 시험기(EV Charger Tester)의 중요성이 크게 부각되고 있습니다.

전기차 충전기는 차량에 전력을 안정적으로 전달해야 할 뿐만 아니라,
통신·보안·계량·규격 준수 등 복합적인 기능을 동시에 만족해야 하는 핵심 설비이기 때문입니다.



✔ 전기차 충전기 시험기의 필요성

전기차 충전기는 설치 단계부터 운영·유지보수 단계까지 지속적인 시험과 검증이 필수적입니다.
전기차 충전기 시험기는 다음과 같은 목적에서 활용됩니다.

· 다양한 전압·전류 조건에서 충전기의 전기적 성능 검증

· 충전기–차량 간 통신 시험을 통한 호환성 및 안정성 확보

· 설치 현장 및 유지보수 단계에서 기능·안전성 검사

· IEC 및 국가 표준 등 관련 규격 준수 여부 확인



✔ 노바인스트루먼트에서 공급하는 전기차 충전기 시험기의 가장 큰 강점은 무엇인가요?

· TUNKIA는 AC/DC 통합 시험기, Load(부하) 통합 시험기, Gun Head Type 등 폭넓은 라인업을 보유하고 있습니다.

· 휴대용 시험기의 경우 Class 0.05 또는 0.1 선택이 가능합니다.

· 에너지 누적 테스트(Cumulative Energy Test Method )와 펄스 비교테스트(Pulse Test Method) 두가지 모두 가능합니다. → Interface에서 설정

· CCS1, CCS2, NACS 등 다양한 커넥터 타입이 호환이 가능합니다.



✔ 시험기에서 지원하는 규격은 무엇인가요?

· TUNKIA  전기차 충전기 시험기는 OIML G22 국제 가이드라인을 기반으로 설계되어, JJG 1149, 1192 등 중국 국가계량규격을 충족합니다.

· 이를 통해 중국 내 EVSE 및 EVSE Tester의 형식승인(Type Approval) 과 교정시험(Calibration Test) 을 모두 수행할 수 있습니다.

   또한, 향후 다른 국가들이 OIML G22를 채택할 경우 국제 인증 호환성까지 확보할 수 있는 구조입니다.





전기차 충전기는 단순한 전력 공급 장비를 넘어, 정확한 계량을 통한 과금 신뢰성과 안정적인 전력 제어가 동시에 요구되는 인프라입니다.
이에 따라 충전기 성능 검증 단계에서 정밀한 계량 시험은 필수 요소로 자리 잡고 있습니다.

노바인스트루먼트가 공급하는 전기차충전기시험기는 전기차 충전기의 계량 정확도와 동작 신뢰성을 종합적으로 검증할 수 있도록
에너지 누적 테스트와 펄스 비교 테스트를 모두 지원합니다. Load(부하) 통합 시험기도 공급이 가능합니다.



1. 에너지 누적 테스트 - 실제 과금 정확성을 검증하는 핵심 시험

에너지 누적 테스트는 충전기 내부 전력량계에 표시되는 누적 에너지(kWh)와
표준 계측기의 측정값을 비교하여, 충전 시 발생할 수 있는 누적 오차를 검증하는 시험입니다.

-> 전기차 사용자와 충전 사업자 모두가 신뢰할 수 있는 과금 체계를 검증합니다.



2. 펄스 비교 테스트 - 계량기의 근본적인 정확성을 검증하는 정밀 시험

펄스 비교 테스트는 전력량계에서 출력되는 에너지 펄스(imp/kWh)를
표준 계측기와 실시간으로 비교하여, 계량 연산의 정확성과 응답 특성을 검증하는 시험입니다.

->  표시값 이전 단계에서 계량기의 본질적인 신뢰성을 검증할 수 있습니다.



3. Load 공급 및 Load–충전기 통신 호환성 검증

당사의 전기차충전기시험기는 충전기 시험을 위한 전용 Load 공급이 가능하며, 충전기와 Load 간의 통신 호환성이 검증되었습니다.

이를 통해 다음과 같은 시험 환경을 구현할 수 있습니다.

· 실제 차량을 연결하지 않고도 실차 환경과 동일한 부하 조건 구현

· 충전기–Load 간 통신 상태 확인 및 안정성 검증

· 다양한 부하 패턴에서 충전기 제어 동작 및 보호 기능 확인

· 현장 시험, 연구개발, 품질 검사 환경에서 반복성·재현성 높은 시험 수행

-> 충전기–차량 간 통신 및 부하 제어까지 포함한 통합 시험 솔루션을 제공합니다.



왜 이 모든 시험이 필요할까요?

▶ 에너지 누적 테스트 → 최종 과금 결과의 신뢰성 검증
▶ 펄스 비교 테스트 → 계량 시스템의 근본적인 정확성 검증
▶ Load 및 통신 시험 → 실제 운용 환경과 동일한 충전 동작 검증

당사 전기차충전기시험기는 이 모든 시험을 하나의 시스템에서 통합 수행함으로써,

계량 정확도 / 과금 신뢰성 / 제품 품질 안정성 / 법정 계량 및 충전 규격 대응 등을 종합적으로 검증할 수 있는 전기차 충전기 시험의 필수 솔루션을 제공합니다.



전기차 충전기 시험은 설치 검증, 유지보수, 연구개발 및 품질 관리 전 과정에서 정확성, 재현성 및 추적성이 확보된 계측 환경이 필수적으로 요구됩니다.

TUNKIA 전기차충전기시험기는 전기차 충전기 제조사, 인증 기관 및 시험·검사 기관을 대상으로 신뢰성 있는 시험 수행을 위한 표준 솔루션을 제공합니다.

노바인스트루먼트는 TUNKIA의 검증된 계측 기술력과 자사의 전문적인 기술 지원 역량을 결합하여, 전기차 충전기의 신뢰성과 안전성 검증을 위한 제품과 서비스를 제공해드리겠습니다.
