Dew point measurement after compressed air refrigeration dryer



냉동식 드라이어(Refrigeration dryer)는 압축공기 처리에서 가장 일반적으로 사용되는 건조 방식입니다.

냉동식 드라이어를 통해 약 2 ~ 5°Ctd의 압력 노점(Pressure dew point)을 달성할 수 있습니다. 이를 통해 배관 부식, 제품 손상 및 압축공기 구동 장치와 설비의 손상을 방지할 수 있습니다.

시중에 공급되는 대부분의 냉동식 드라이어는 냉동 장치의 온도(Temperature)만을 측정 및 모니터링하며, 실제 압축공기 내 수분 함량은 측정하지 않습니다.

그러나 단순 온도 측정만으로는 다음과 같은 이유로 충분하지 않습니다.

• 흡입 공기의 습도 증가는 냉동식 드라이어에 과부하를 유발합니다. 냉동 장치의 온도는 일정하게 유지되더라도, 공기 중 전체 수분이 완전히 응축되지 않을 수 있습니다.
  결과: 냉동식 드라이어를 지난 후의 노점은 온도 측정값보다 더 높게 나타납니다.

• 압축공기 사용량 증가는 드라이어의 과부하 운전을 초래합니다. 드라이어 내부의 과도한 공기 유속으로 인해 압축공기가 규정된 응축 온도 3°C까지 충분히 냉각될 시간이 확보되지 않습니다.
  결과: 냉동식 드라이어를 지난 후의 압축공기는 온도 표시값보다 높은 노점 및 잔류 수분을 갖게 됩니다.

• 설계 및 기능이 우수한 냉동식 드라이어라 하더라도, 내장된 응축수 분리기(condensate separator)에 이상이 발생하여 생성된 응축수가 제대로 배출되지 않는 경우가 있습니다. 이 경우 이미 건조된 압축공기가 응축수를 함께 이송하게 되어 다시 노점이 상승하게 됩니다.

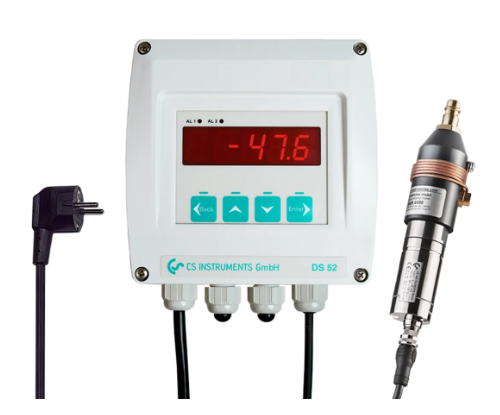

CS INSTRUMENTS의 간편하고 신뢰성 높은 노점 경보 솔루션으로 DS52 Set를 권장합니다.
