✅WIKA 위생용 다이어프램 압력 게이지 소개

식품, 제약, 바이오 공정에서는 압력 측정 장비가 단순한 계측기를 넘어 공정의 일부로 작용합니다.

따라서 정확도뿐만 아니라 오염 방지와 유지관리의 편의성까지 함께 고려된 제품 선택이 중요합니다.

WIKA는 이러한 요구에 맞춰 다이어프램 방식의 위생용 압력 게이지를 제공하며,
구조에 따라 건식 타입과 오일 충진 타입으로 구분됩니다.

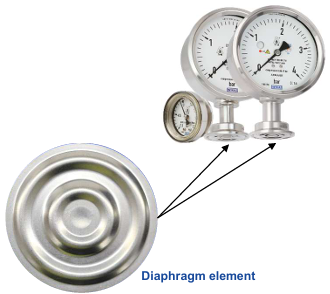

✅다이어프램(Diaphragm)이란?

다이어프램은 압력을 측정하는 핵심 부품으로, 공정 유체와 직접 접촉하는 얇은 금속 막입니다.

공정 내부의 압력이 가해지면 이 막이 미세하게 변형되고, 그 변형이 내부 메커니즘을 통해 전달되면서 압력값이 표시됩니다.

위생 공정에서는 이 부품이 직접 유체와 맞닿기 때문에 재질의 강도와 구조적인 안정성이 매우 중요합니다.

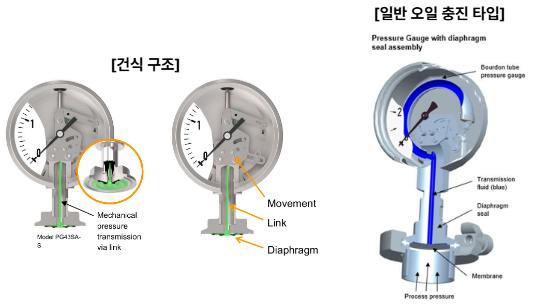

✅건식 타입 vs 오일 충진 타입

► 건식 타입 (PG43SA Series)는 내부에 오일이 없는 순수 기계식 구조로, 다이어프램의 변형이 직접 포인터까지 전달됩니다.

• 내부 오일이 없어 누유로 인한 오염 가능성이 없습니다.
• 구조가 단순하여 안정적인 운용이 가능합니다.



► 오일 충진 타입 (DSS22 Series)는 내부에 오일이 채워진 구조로 외부 환경에 대한 안정성을 확보할 수 있습니다.

• 다만, 다이어프램 손상 시 오일 누유 → 생산라인 오염 → 설비 정지로 이어질 수 있습니다.

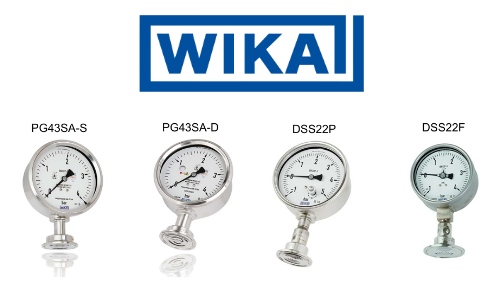

✅주요 제품 라인업

• PG43SA-S : 건식 구조 기본 모델

• PG43SA-D : 다이어프램 상태 확인 기능 포함

• DSS22P : 오일 충진 / 외부 영점 조정

• DSS22F : 오일 충진 / 내부 영점 조정

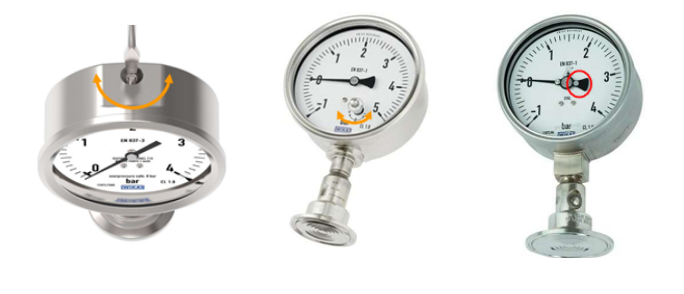

✅간편한 영점 조정 기능

PG43SA 시리즈는 현장에서 바로 영점 조정이 가능하도록 설계되어 있습니다.

케이스를 분해할 필요 없이 외부 조정 나사를 통해 즉시 보정이 가능하며, 작업자가 빠르게 대응할 수 있도록 접근성이 높습니다.

또한 다이어프램과 무브먼트를 일체형으로 구성하여 영점이 쉽게 변하지 않도록 구조적으로 안정화되어 있습니다.





✅WIKA의 내구성 설계

다이어프램에는 Inconel 718 고강도 특수 합금이 적용되어 있습니다.

이는 일반 스테인리스 대비 높은 강도를 가지며, 과압이나 외부 충격에도 안정적인 성능을 유지합니다.

결과적으로 장비의 수명과 운용 안정성을 함께 확보할 수 있습니다.





✅생산라인 오염 방지를 위한 솔루션

PG43SA 시리즈는 내부 오일이 없는 건식 구조로 설계되어 누유로 인한 오염 가능성을 구조적으로 차단하며,
위생 공정에서 요구되는 안정적인 운영 환경을 제공합니다.

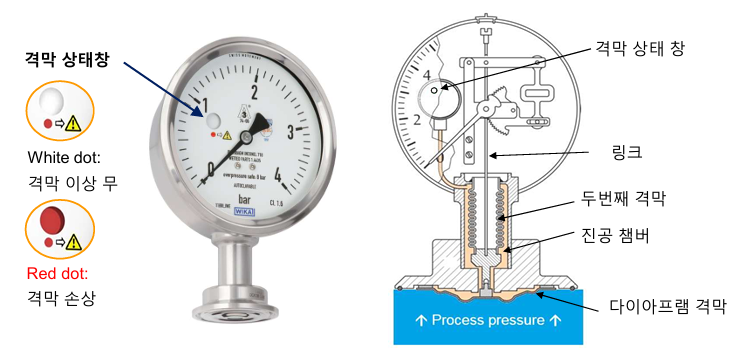

✅다이어프램 상태 확인 기능 (PG43SA-D)

PG43SA-D 모델은 다이어프램 상태를 육안으로 즉시 확인할 수 있는 구조를 제공합니다.

이 제품은 이중 다이어프램 구조로 설계되어 있으며, 두 다이어프램 사이 공간은 진공 상태로 유지됩니다.



정상 상태에서는 이 진공이 유지되며 표시창에 흰색(White dot)으로 나타납니다.

만약 1차 다이어프램에 손상이 발생할 경우 외부 공기가 유입되면서 진공 상태가 깨지고, 이에 따라 적색(Red dot)으로 표시됩니다.



이러한 구조는 다이어프램의 미세한 손상까지도 즉시 감지할 수 있도록 하며, 별도의 분해 없이 상태를 빠르게 확인할 수 있게 합니다.

특히 진공 상태를 기준으로 상태를 판단하기 때문에 외부 환경 변화의 영향 없이 신뢰성 높은 상태 확인이 가능한 것이 특징입니다.



따라서, WIKA의 위생용 다이어프램 압력 게이지는 오염 방지를 고려한 건식 구조, 간편한 영점 조정 기능, 진공 기반 상태 확인 시스템을 통해,

위생 공정에서 요구되는 신뢰성과 운용 편의성을 동시에 제공하는 솔루션입니다.
