압축공기 품질의 국제 표준, ISO 8573이란? (ISO 8573-1 Class부터 측정 솔루션까지)



압축공기는 제조업 전반에서 가장 많이 사용되는 에너지원 중 하나입니다.



공압 설비 구동부터 식품·제약·전자·반도체 생산 공정까지 다양한 산업에서 활용되지만,

압축 과정에서 고형 입자(Particle), 수분(Water), 오일(Oil) 등의 오염 물질이 함께 포함될 수 있습니다.



이러한 오염 물질은 제품 품질 저하, 설비 고장, 생산성 감소 등의 원인이 될 수 있기 때문에, 압축공기의 품질을 일정 기준에 따라 관리하는 것이 중요합니다.

이때 국제적으로 가장 널리 사용되는 기준이 ISO 8573입니다.



---

ISO 8573이란?

ISO 8573은 압축공기의 품질을 평가하고 관리하기 위해 제정된 국제 표준(International Standard)입니다.



압축공기 내 존재할 수 있는 오염 물질을 정의하고,

품질 등급(Class)과 시험 방법을 규정하여 산업 현장에서 동일한 기준으로 압축공기 품질을 관리할 수 있도록 합니다.



ISO 8573은 크게 두 가지 역할을 수행합니다.



✅품질 등급 정의 :   ISO 8573-1에서 압축공기의 품질 등급(Class)을 정의
✅시험 방법 규정  :  ISO 8573-2~9에서 오염 물질별 측정 및 시험 방법을 규정



---



ISO 8573 시리즈 구성

ISO 8573은 여러 개의 규격으로 구성되어 있으며, 각 규격은 압축공기 품질 관리의 서로 다른 요소를 다룹니다.

규격	주요 내용
ISO 8573-1	압축공기 품질 등급(Class) 정의
ISO 8573-2	오일 에어로졸 측정 방법
ISO 8573-3	습도(수분) 측정 방법
ISO 8573-4	고형 입자 측정 방법
ISO 8573-5	오일 증기 및 유기 용매 측정 방법
ISO 8573-6	가스 오염 물질 측정 방법
ISO 8573-7	미생물 오염 측정 방법
ISO 8573-8	고형 입자 질량 농도 측정 방법
ISO 8573-9	액체 수분 측정 방법

이 가운데 실제 산업 현장에서 가장 많이 활용되는 규격은 ISO 8573-1입니다.



---



ISO 8573-1이 중요한 이유

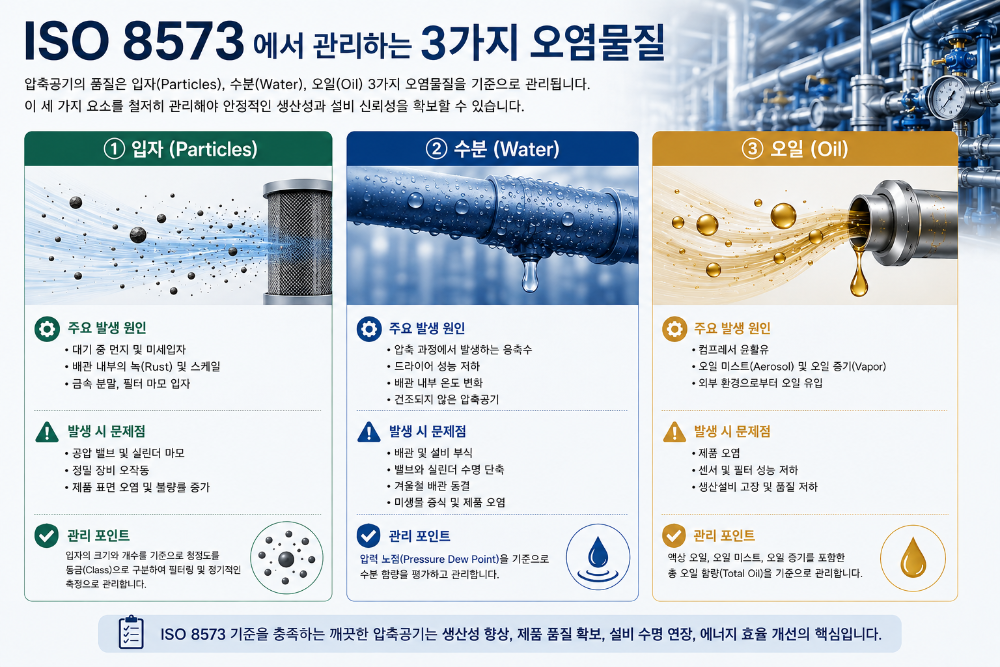

ISO 8573-1은 압축공기의 품질을 고형 입자(Particle), 수분(Water), 오일(Oil) 세 가지 오염 요소를 기준으로 등급(Class)화한 규격입니다.

압축공기의 품질은 다음과 같이 표기합니다.



ISO 8573-1 : Particle Class / Water Class / Oil Class

예를 들어,

ISO 8573-1 : 1.2.1

은 다음을 의미합니다.

항목	품질 등급
Particle	Class 1
Water	Class 2
Oil	Class 1

즉, 세 가지 항목은 각각 독립적으로 관리되며, 공정의 요구 사항에 따라 필요한 Class를 설정합니다.



---

1. Particle Class (고형 입자)

Particle Class는 압축공기 내 포함된 고형 입자의 크기와 개수(농도) 를 기준으로 관리합니다.

입자는 외부 공기, 압축기, 배관, 필터 등의 영향으로 발생할 수 있으며, 특히 전자, 반도체, 제약과 같은 청정 공정에서는 엄격한 관리가 요구됩니다.

관리 항목	내용
관리 대상	먼지, 금속 입자 등 고형 입자
평가 기준	입자 크기 및 농도
관련 규격	ISO 8573-4
측정 장비	Particle Counter

CS INSTRUMENTS의 Particle Counter는 압축공기 내 미세 입자를 측정하여 ISO 8573-1의 Particle Class 평가에 필요한 데이터를 제공합니다.

---



2. Water Class (수분)

Water Class는 압축공기의 압력 노점(Pressure Dew Point, PDP) 을 기준으로 관리합니다.

압력 노점은 일정 압력에서 수분이 응축되기 시작하는 온도를 의미하며, 값이 낮을수록 더 건조한 압축공기를 의미합니다.

Water Class	압력 노점 기준
Class 1	≤ -70℃
Class 2	≤ -40℃
Class 3	≤ -20℃
Class 4	≤ +3℃
Class 5	≤ +7℃
Class 6	≤ +10℃



관리 항목	내용
관리 대상	압축공기 내 수분
평가 기준	Pressure Dew Point
관련 규격	ISO 8573-3
측정 장비	Dew Point Sensor

CS INSTRUMENTS의 FA 시리즈 Dew Point Sensor는 압축공기의 압력 노점을 실시간으로 측정하여 Water Class 관리에 활용됩니다.

---



3. Oil Class (오일)

Oil Class는 압축공기 내 포함된 총 오일 함량(Total Oil) 을 기준으로 관리합니다.

오일은 액상 오일, 오일 에어로졸, 오일 증기 형태로 존재할 수 있으며, 식품, 제약, 의료, 전자 산업에서는 특히 중요한 관리 항목입니다.

관리 항목	내용
관리 대상	오일 에어로졸 및 오일 증기
평가 기준	Total Oil Concentration
관련 규격	ISO 8573-2 / ISO 8573-5
측정 장비	OIL CHECK 500

CS INSTRUMENTS의 OIL CHECK 500은 압축공기 내 잔류 오일을 연속적으로 측정하여 Oil Class 관리에 활용됩니다.

---

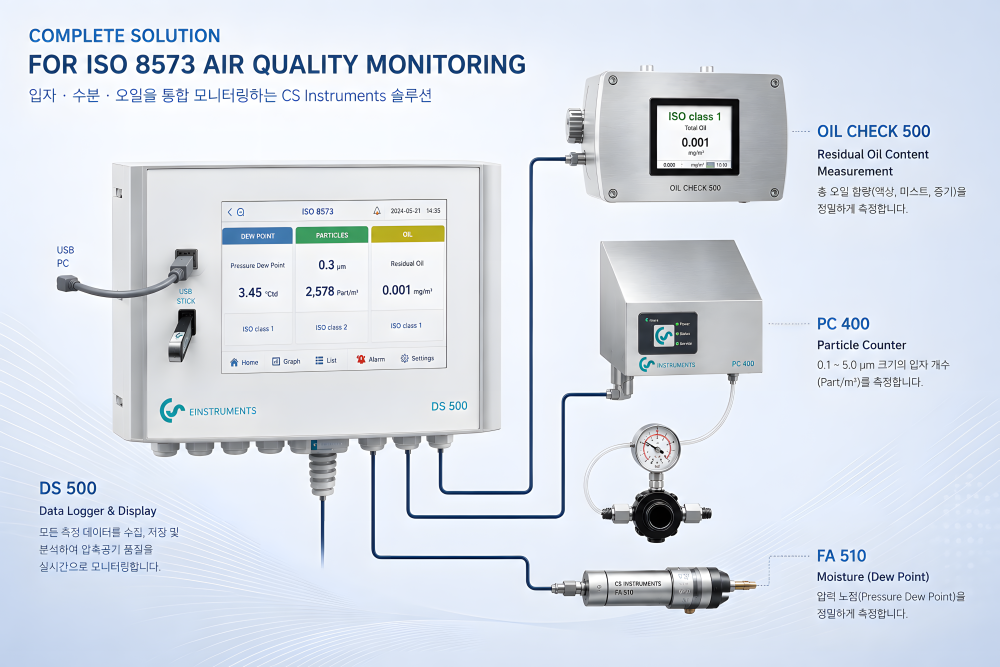

CS INSTRUMENTS 압축공기 측정 솔루션

압축공기의 품질을 유지하기 위해서는 각 오염 요소를 정확하게 측정하고 관리해야 합니다.

CS INSTRUMENTS는 ISO 8573 기준에 대응하는 다양한 측정 솔루션을 제공합니다.



관리 항목	측정 솔루션	주요 기능
Particle	Particle Counter	입자 크기 및 농도 측정
Water	FA Series Dew Point Sensor	압력 노점 측정
Oil	OIL CHECK 500	잔류 오일 농도 측정
Flow	VA Series Flow Sensor	압축공기 유량 및 소비량 측정
Monitoring	DS Series Data Logger	데이터 기록 및 모니터링

※ Flow Sensor는 ISO 8573 품질 등급을 측정하는 장비는 아니지만, 압축공기 사용량과 시스템 효율을 관리하는 데 활용됩니다.



---



정확한 측정이 압축공기 품질 관리의 시작입니다.

ISO 8573은 압축공기 품질을 객관적으로 평가하기 위한 국제 표준이며, ISO 8573-1은 압축공기의 품질을 Particle, Water, Oil 기준으로 등급화합니다.

품질 기준을 충족하기 위해서는 적절한 여과 시스템뿐 아니라, 실제 압축공기 상태를 지속적으로 측정하고 모니터링하는 것이 중요합니다.

노바인스트루먼트는 CS INSTRUMENTS의 Particle Counter, Dew Point Sensor, OIL CHECK 500, Flow Sensor 및 데이터 모니터링 솔루션​을 통해 고객의 압축공기 품질 관리와 시스템 운영 효율 향상을 지원하고 있습니다.
